cnc手板加工是什么？cnc手板模型加工流程有哪些？在工業產品開發流程中，手板作為連接設計圖紙與量產模具的關鍵環節，承擔著驗證產品可行性、優化結構設計的重要使命。CNC手板加工技術憑借其高精度、高效率的特性，已成為現代制造業中不可或缺的快速成型手段。


一、CNC手板加工技術解析

CNC手板加工是以計算機數控技術為核心，通過數字化編程控制機床進行精密切削的制造工藝。其核心原理是將三維設計模型轉化為機床可識別的G代碼，

驅動刀具按預設路徑去除材料，最終獲得與數字模型高度一致的實體樣品。該技術突破了傳統手工制作的精度瓶頸，實現0.01mm級加工精度，在復雜曲面

加工領域展現顯著優勢。

與傳統3D打印技術相比，CNC手板加工在材料選擇上更具多樣性，可兼容鋁合金、不銹鋼、ABS、PC等60余種工程材料，滿足不同功能驗證需求。

二、CNC手板模型標準化加工流程

1. 數字建模與編程

工程師使用SolidWorks、UG等軟件完成三維設計后，需通過CAM軟件進行刀路規劃。此階段需重點考慮：

刀具路徑優化：采用等高線加工與螺旋下刀結合策略，減少刀具空行程

加工余量分配：粗加工預留0.3-0.5mm余量，精加工單邊留0.05-0.1mm

夾具定位設計：針對異形件開發專用夾具，確保重復定位精度≤0.02mm

2. 數控加工實施

加工過程采用三階段分層切削策略：

粗加工階段：使用Φ12平底刀進行大余量切除，主軸轉速8000-10000rpm，進給速度1500-2000mm/min

半精加工：換用Φ6球頭刀進行曲面修整，切削深度0.2-0.3mm，光潔度達Ra3.2

精加工：采用Φ3球頭刀進行最終成型，步距控制在0.05mm以內，獲得Ra0.8表面質量

3. 后處理與質量檢測

加工完成后需進行多道工序處理：

表面處理：陽極氧化（鋁合金）、噴砂（不銹鋼）、電鍍（塑膠件）等工藝提升外觀品質

尺寸檢測：使用三坐標測量機進行全尺寸檢測，關鍵尺寸公差控制在±0.02mm

功能測試：針對裝配結構進行干涉檢查，對運動部件進行開合測試

三、技術優勢與行業應用

CNC手板加工的核心優勢體現在：

精度保障：0.01mm級加工精度滿足精密儀器驗證需求

材料兼容：60余種工程材料覆蓋消費電子、醫療器械、汽車制造等領域

效率提升：?jiǎn)渭庸ぶ芷谳^傳統工藝縮短60%以上

四、技術發展趨勢

隨著工業4.0推進，CNC手板加工呈現三大發展趨勢：

自動化升級：集成機械臂實現上下料自動化，某企業生產效率提升40%

智能化編程：AI算法自動優化刀路，材料去除率提高25%

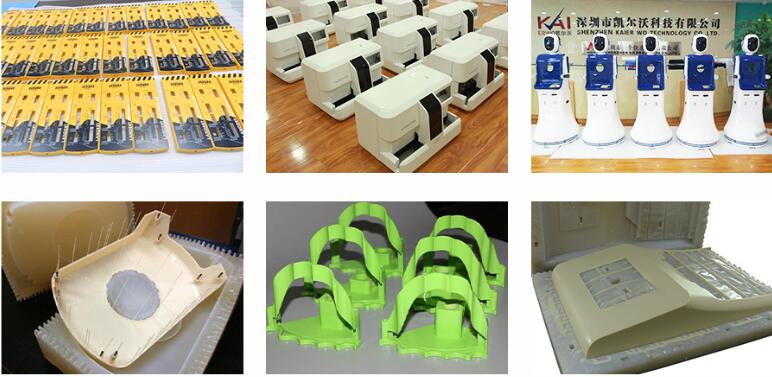

復合工藝融合：與3D打印、真空復模技術結合，形成多工藝協同制造體系

CNC手板加工技術作為現代制造業的"數字試金石"，在縮短研發周期、降低開發成本方面發揮著不可替代的作用。隨著加工精度、材料性能、工藝效率的持續提升，該技術將在高端裝備制造、生物醫療等戰略性新興產業中展現更廣闊的應用前景。對于制造企業而言，掌握CNC手板加工技術意味著在激烈的市場競爭中獲得先發優勢，實現從設計創意到實體產品的快速轉化。
